Запуск , диагностика, поиск несиправностей

Спаял платку , запустил, пока работать не хочет

с чего начать диагностику и поиск ошибок ?

что уже проверил:
1) тактовый генератор работает

2) на video выходе есть сигналы (RGB ,Sysn) но изображение отсутствует
3) на шине адресов сигналы также присутствую.
4) нашел только один отсутствующий сигнал на микросхеме памяти U8 9 ноге (MD7) (уровень половины логической 1 с наложенной помехой)

Какие есть аналоги памяти (заменить на проверку)?

28 сен 2015, 08:59

Doc

Зарегистрирован: 05 авг 2015, 07:30
Сообщений: 21

Re: Запуск , диагностика, поиск несиправностей

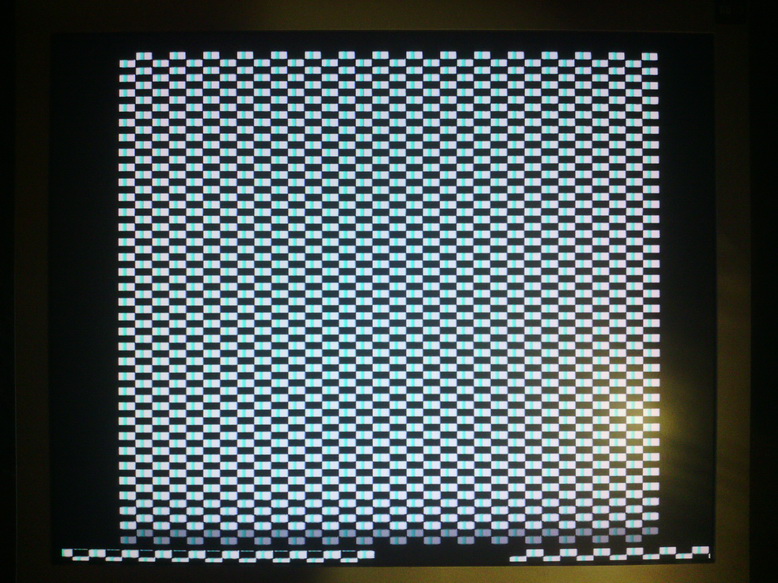

после манипуляции с выходным транзистором vt5 изображение появилось

четкое шахматное поле

так что осталось отсутствующий сигнал на микросхеме памяти U8 9 ноге (MD7) (уровень половины логической 1 с наложенной помехой), есть подозоенеи что битая память


	Вложения: 2015-10-11 16.26.39.jpg [ 237.41 KiB \| Просмотров: 16861 ]

11 окт 2015, 16:52

Doc

Зарегистрирован: 05 авг 2015, 07:30
Сообщений: 21

Re: Запуск , диагностика, поиск несиправностей

помогла замена паямти

05 ноя 2015, 17:13

Voland

Администратор

Зарегистрирован: 27 ноя 2011, 01:03
Сообщений: 223
Откуда: Москва

Re: Запуск , диагностика, поиск несиправностей

А где память приобретали? Вообще это первый случай с этими микросхемами, до этого битых не встречалось.

05 ноя 2015, 18:18

Doc

Зарегистрирован: 05 авг 2015, 07:30
Сообщений: 21

Re: Запуск , диагностика, поиск несиправностей

Брал у Вас в виде конструктора.
на замену нашел на Али

сейчас ситуация следующая:

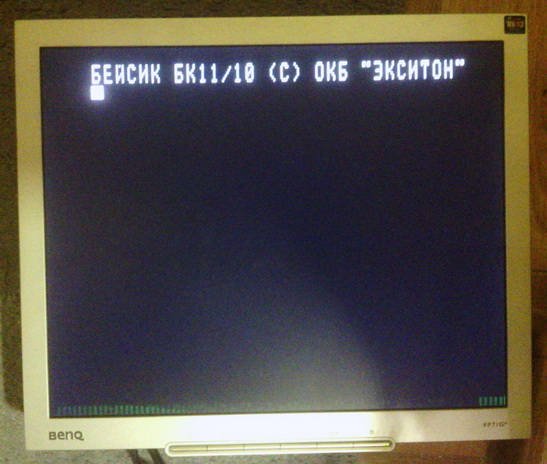

проезжает приветствие в рамке (в 4 мгц видно, в 6 вообще нет), но прочитать не успеваю (возможно дело в конвертере на vga), после чего выходит в Байсик.

но сейчас другая проблема, - клавиатура не работает вообще (пытался замыкать проводом все комбинации клавиш) .на D4 сигналы есть только на выводах AD , sin , iaki, din, больше вообще никаких
должны ли быть каике-то сигналы на выводах "x" и "y"? также нет реакции на замыкание "ОСТ1-2" ( должен происходить сброс).

также обнаружил одну странность. если вынуть ПЗУ то сигнал на AD0 присутствует (при этом на экране четкое шахматное поле) , если ПЗУ вставить и происходит выход в Байсик, то на AD0 сигнала нет, так и должно быть?
пробовал оцеплять ногу 18 от U7 тогда запуска не происходит.

p.s. кто нибудь бы описал подробную инструкцию, что проверять и как. нигде информации нету.


	Вложения: 2015-11-04 16.13.30~.jpg [ 101.02 KiB \| Просмотров: 16806 ]

08 ноя 2015, 17:44

Voland

Администратор

Зарегистрирован: 27 ноя 2011, 01:03
Сообщений: 223
Откуда: Москва

Re: Запуск , диагностика, поиск несиправностей

К сожалению я в этом не силен, собираю только на уровне монтажника. В конструкторе все микросхемы проходят тестирование, кроме микросхемы памяти и микросхем U7, U8. Если у Вас окажется битой и ВП1-014, то она однозначно убилась статикой во время сборки. Паяльник должен быть заземлен, или антистатическая паяльная станция должна быть. Может быть статикой убилась и микросхема памяти.

Ссылку дадите, где приобретали её на алиэкспресс?

Вопрос по ремонту можете задать на другом форуме: https://bk0010.org/forum/
Там более активно пользователи присутствуют, наверняка кто-то сможет дать совет.
