Voland
Администратор
Зарегистрирован: 27 ноя 2011, 01:03
Сообщений: 223
Откуда: Москва
|
 3D-модель корпуса контроллера SMK-512 Подготовленная для производства 3D-модель корпуса контроллера SMK-512 в программе SolidWork 2013. Проект инициирован и полностью ведется Дмитрием Пугачевым (DJs3000). Корпус отрисован в 3-х вариантах: 1. Стандартный МСТД - помимо СНП нет каких-либо отверстий под разъемы. Исходники в формате stl: В дополнение можете скачать архив, содержащий easm-файл для просмотра модели в eDrawings, а также exe-файл, куда интегрирован и eDrawings-просмотрщик и сам easm-файл. 2. Стандартный КНГМД - помимо СНП добавлено отверстие под IDE-разъем. Исходники в формате stl: В дополнение можете скачать архив, содержащий easm-файл для просмотра модели в eDrawings, а также exe-файл, куда интегрирован и eDrawings-просмотрщик и сам easm-файл. 3. Контроллер SMK-512 - добавлены отверстия под IDE, CompactFlash, кнопка Reset. Исходники в формате stl: В дополнение можете скачать архив, содержащий easm-файл для просмотра модели в eDrawings, а также exe-файл, куда интегрирован и eDrawings-просмотрщик и сам easm-файл.
Или можно просто посмотреть онлайн-видео, демонстрирующее модель корпуса в сборе: Изготовлена пробная первая ревизия корпуса на любительском 3d-принтере:
|
| 31 окт 2013, 01:05 |
|
|
|
Severok
Зарегистрирован: 19 окт 2013, 17:25
Сообщений: 6
|

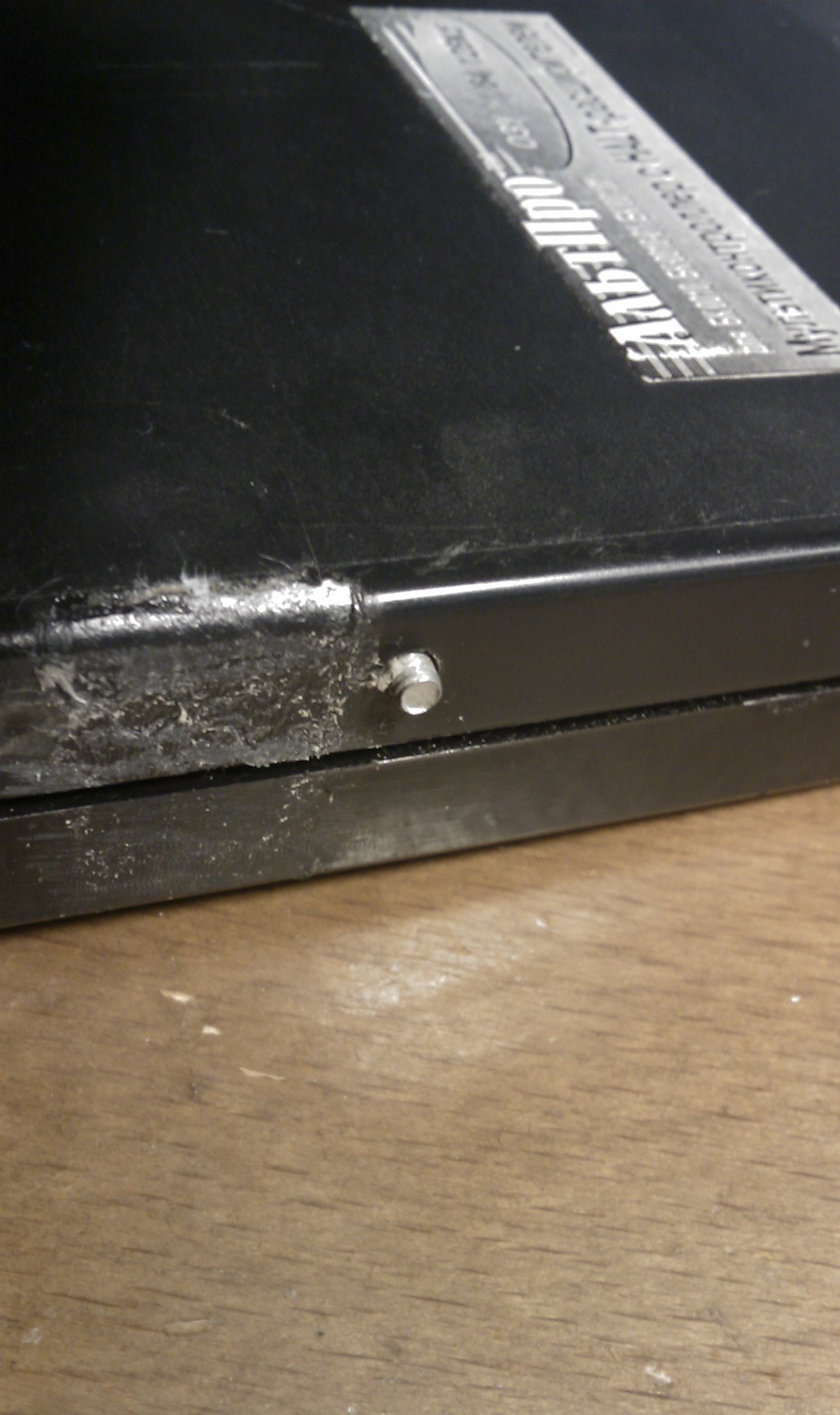

Re: 3D-модель корпуса контроллера SMK-512 Кнопка сброса сверху не очень удобно. Часто лежат бумаги, диски и т.д. Сделать бы сбоку, примерно так:
|
| 05 ноя 2013, 18:27 |
|
|
|
Voland
Администратор
Зарегистрирован: 27 ноя 2011, 01:03
Сообщений: 223
Откуда: Москва
|
Re: 3D-модель корпуса контроллера SMK-512 Проблема в том, что придется тогда либо как было в оригинальном СМК - кнопку на клей к корпусу и припаивать к плате проводами, либо какую-то угловую кнопку подбирать, возможно плату переразводить и т.п.
|
| 08 ноя 2013, 19:12 |
|
|
|
DJs3000
Зарегистрирован: 26 июн 2013, 00:06
Сообщений: 1
|
Re: 3D-модель корпуса контроллера SMK-512 Ещё может-быть есть смысл подобрать высокую кнопку или с высоким нажимаемым рычагом чтобы не делать её из пластика.
|
| 12 ноя 2013, 19:10 |
|
|
|
alex904
Зарегистрирован: 16 ноя 2015, 11:31
Сообщений: 6
|
Re: 3D-модель корпуса контроллера SMK-512 Так кто-нибудь пробовал их печатать? Есть готовые коробки для СМК-64?
|
| 17 ноя 2015, 03:08 |
|
|
|
Voland
Администратор
Зарегистрирован: 27 ноя 2011, 01:03
Сообщений: 223
Откуда: Москва
|
Re: 3D-модель корпуса контроллера SMK-512 Модель имеет погрешности, которые необходимо устранять, используя неоднократную 3D-печать и корректируя размеры модели. Погрешности в пределах 1мм, но они есть, и распечатанная половинка корпуса на данный момент не очень хорошо стыкуется с заводской половинкой.
К сожалению работу по данному направлению пока вести некому, по-хорошему, нужно закупать 3D-принтер и тренироваться, отрабатывать технологию.
|
| 17 ноя 2015, 10:10 |
|
|
|
alex904
Зарегистрирован: 16 ноя 2015, 11:31
Сообщений: 6
|
Re: 3D-модель корпуса контроллера SMK-512 А две напечатанные половинки, как стыкуются? Надо только дырки подогнать?
|
| 21 ноя 2015, 00:31 |
|
|
|
Voland
Администратор
Зарегистрирован: 27 ноя 2011, 01:03
Сообщений: 223
Откуда: Москва
|
Re: 3D-модель корпуса контроллера SMK-512 Более-менее нормально стыкуются. На фото собственно в сборе показано, с реальным контроллером.
|
| 22 ноя 2015, 23:06 |
|
|
|
|
