Сообщение Подключение БК0010-01 / БК0011М к монитору или телевизору
Подключить БК к устройству отображения графич. информации можно различными способами:

1. Подключение к советским цветным мониторам типа ЭЛЕКТРОНИКА 32 ВТЦ-201.
Осуществляется через БКшный разъем ЦТВ, прямым кабелем-переходником. Получаемое изображение - цветное.

Цоколевка разъема ЦТВ
Номер контактаСигналПримечание
1СинхронизацияАмплитуда видеоимпульсов отрицательной полярности (0,7-1,3)В на Rн=75 Ом±5%
2Общий
3REDАмплитуда видеоимпульсов положительной полярности 1В ± 30% на Rн=75 Ом±5%
4BLUE
5GREEN

2. Подключение к советским черно-белым мониторам типа ЭЛЕКТРОНИКА МС 6105 ("колокольчик")
Осуществляется через БКшный разъем ТВ, прямым кабелем-переходником, несущим единственный композитный сигнал, + ОБЩИЙ провод. При таком подключении получается монохромное изображение без градаций серого.

Цоколевка разъема ТВ
Номер контактаСигналПримечание
1+5В
2Общий
3Sound
(только на БК0011М)
Звуковой сигнал, дублирующий звук встроенного бипера
4ВидеоАмплитуда видеоимпульсов 1В ± 30% (на Rн=75 Ом±5%)

3. Подключение аналогично пункту 2, но через разъем ЦТВ.
При этом сигналы R, G, B, SYNC - замешиваются в единый композитный, который подается на черно-белый монитор, и в результате получается не монохромное изображение, а полноценное черно-белое, с градациями серого. При таком подключении есть один минус - в режиме разрешения экрана 512x256, буквы стандартного знакогенератора выглядят плохо читабельными (как и в цветном режиме при таком же разрешении).
Схему такого замешивания сигналов, в сети пока найти не удалось.

4. Подключение к современным телевизорам и мониторам через разъем "Тюльпан".
Осуществляется через БКшный разъем ТВ, как и к монитору "колокольчик", в результате получается монохромное изображение. Также возможно подключение к "тюльпану" через разъем ЦТВ, используя замешивание сигналов в единый композит (как в пункте 3), получая в результате такие же градации серого, как в пункте 3 для "колокольчика", с теми же нюансами отображения текста при разрешении 512x256.

5. Подключение к современным телевизорам и мониторам через разъем SCART.

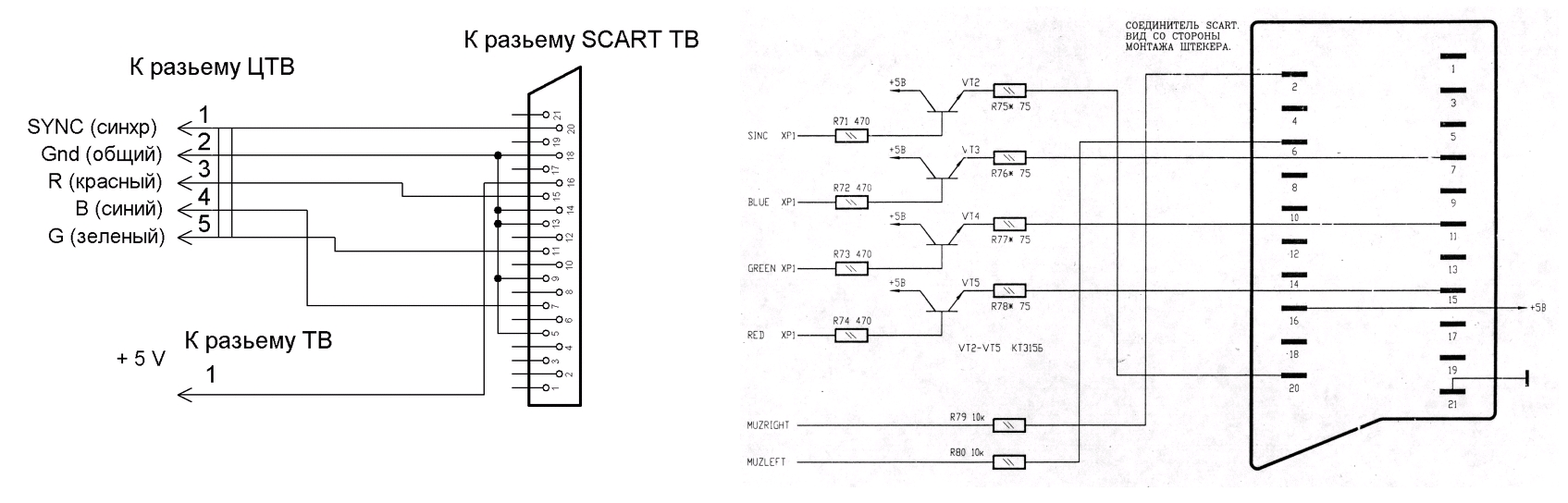

Выводим цветное изображение, подключая БК к SCART через разъем ЦТВ по одной из схем:


Лично у меня подключено по первой схеме к старому ЭЛТ-телевизору Thompson, показывает отлично. Дополнительно, как показано на второй схеме, вывел звук бипера (у БК0011М он подведен на 3-й контакт разъема ТВ) на SCART, теперь можно регулировать звук на телевизоре, делая его громче/тише.
Комментарий пользователя dmluk к данной схеме:

Исключено подключение к +5в ноги 16 SCARTa (Fast Switch) и освободившийся конец подключен к ноге 20 (Video).

Результат:
1. ТВ кажет картинку нормально.
2. Слегка понижена яркость по сравнению со старым подключением (+5 - Fast Switch).
3. В кишке до ТВ стало на один провод меньше.


6. Подключение к современным мониторам через различные адаптеры RGB2VGA.

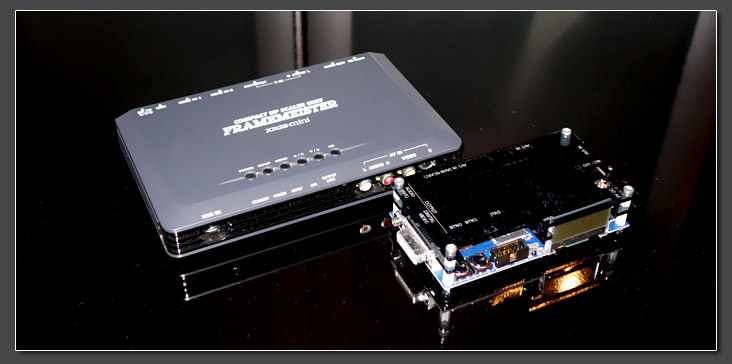

Мне известны два адаптера, один китайский GBS-8220 CGA/EGA/YUV TO VGA CONVERTER, выглядит так:


Пробовал подключать к нему БК0011М - с переменным успехом: некоторые экземпляры адаптера работают отлично, некоторые искажают часть картинки.

Второй известный мне адаптер - отечественный, изначально заточенный под ZX, но силами энтузиастов для него была создана прошивка и под БК. Насколько я знаю, на БК данный адаптер выдает изображение, в котором отсутствуют некоторые строки, что конечно мало заметно на глаз, но не приятно. Вот ссылка для ознакомления с данным адаптером: ZXKit1 - плата VGA & PAL



А вот и пример работы на БК через данный адаптер: ZXKit1 + БК0010


7. Подключение к PC через платы захвата или ТВ-тюнеры.
Черно-белую или монохромную картинку (с разъема ТВ) можно вывести практически на любой внутренний ТВ-тюнер, т.к. почти все они имеют композитный видеовход.
Если приобрести плату видеозахвата или ТВ-тюнер с RGB-входом, например Behold TV T8, Behold TV H8 или Behold TV A8, то можно выводить с БК цветную картинку на экран PC. Это очень удобно, поскольку не прерывая работу в Windows, картинку можно выводить в окно регулируемого размера, применяя при необходимости различные видео фильтры, доступные в опциях программного обеспечения, поставляемого с ТВ-тюнером.

Из плат видеозахвата мне известно об успешных испытаниях модели Datapath Limited DGC103C VisionRGB-Pro1 PCI - бывает одноканальная (Pro1) или двухканальная (Pro2). Приобрести такую плату можно на аукционах типа ebay, по цене в районе $40-50. С подробным протоколом испытаний, содержащим распайку кабеля для подключения БК и прочие нюансы, можете ознакомится в этом документе.


08 авг 2013, 20:39
Профиль
Аватар пользователя

Зарегистрирован: 06 мар 2014, 01:19
Сообщений: 3
Сообщение Re: Подключение БК0010-01 / БК0011М к монитору или телевизору
Использую в качестве монитора для настольного PC (Intel Pentium G850)
19 дюймовый LED-телевизор Izuimi. Подключен через HDMI со звуком.
Свой БК-11М совсем недавно пробовал подключать к этому же телевизору через AV.
Сигнал брал с разъема "ТВ" БК. Изображение есть, стабильное, но ч/б.
Затем пробовал варианты "ЦТВ" - "Компонентный разъём (YPbPr)".
Изображение так же есть, но надо разобраться с цветами - красный, серый, синий. :du_ma_et:
Через Scart пока не подключал - там все очевидно, работать будет без вопросов.
...
Для чего написал все это - преимущества телевизоров перед мониторами очевидны, особенно при использовании 2 компьютеров - PC и БК. Переключаться можно с помощью пульта - выбором источника. Вдобавок, в телевизорах есть стерео вход звука - экономия рабочего места на столе ввиду отсутствия колонок. Плюс ко всему, потребление всего ватт 30-50. И не нужно вообще заморачиваться с мониторами от PC.
Кого заинтересовала идея с телевизорами, тут есть хороший выбор, даже со Scart-ами:
http://www.citilink.ru/catalog/audio_and_digits/tv/?available=1&f=a:1:{i:0;s:8:"6502_118";}
Не судите строго. :7:


06 мар 2014, 03:03
